磁力探傷機分類

磁力探傷機按設備體積和種類可分為固定式、移動式、攜帶式三類。

固定式探傷機：最常見的固定式探傷機為臥式濕法探傷機，設有放置工件的床身，可進行包括通電法、中心導體法、線圈法多種磁化，配置了退磁裝置和磁懸液攪拌噴灑裝置，紫外線等，最大磁化電流可達12KA，主要用于中小型工件探傷。

移動式探傷機：體積種類中等，配有滾輪，可運至檢驗現場作業，能進行多種方式磁化，輸出電流為3-6KA。檢驗對象為不易搬運的大型工件。

便攜式探傷機：體積小、重量輕；適合野外和高空作業，能用于鍋爐壓力容器壓力管道焊縫和大型工件局部探傷，最常使用的是電磁軛探傷機。

電磁軛探傷機是一個繞有線圈的U型鐵芯，當線圈中通過電流，鐵芯中產生大量磁力線，軛鐵方在工件上，兩極之間的工件局部被磁化。軛鐵兩極可做成活動式的，極間距離和角度可調。磁化強度指示是磁軛能吸起的鐵塊重量，稱作提升力，標準要求交流電磁軛的提升力至少44N，直流電磁軛的提升力至少177N。

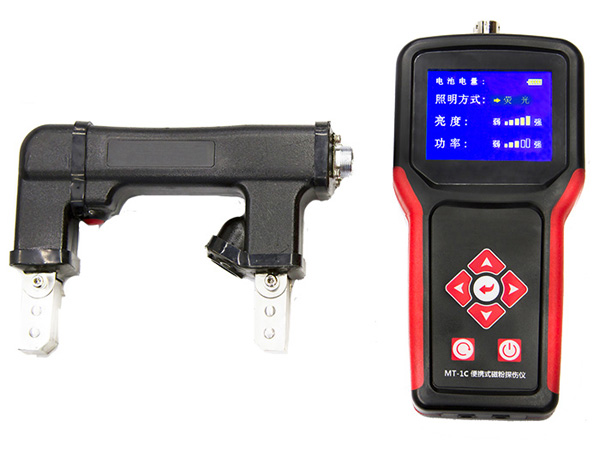

便攜式磁粉探傷儀

磁粉與磁懸液

磁粉是具有高磁導率和低剩磁的四氧化三鐵或三氧化二鐵粉末。濕法磁粉平均粒度為2-10μm，干法磁粉平均粒度不大于90μm。按加入的燃料可將磁粉分為熒光磁粉和非熒光磁粉，非熒光磁粉有黑、紅、白幾種不同顏色供選用。由于熒光磁粉的顯示對比度比非熒光磁粉高很多，所以采用熒光磁粉進行檢測具有磁痕觀察容易，檢測速度快，靈敏度高的優點。但熒光磁粉檢測需要一些附加條件：暗環境和光燈。

磁懸浮是以水或煤油為分散介質，加入磁粉配成懸浮液。配置含量一般為：非熒光磁粉10-201 g/L，熒光磁粉1-3 g/L。
