無縫管自動探傷為何選擇超聲+渦流結合方式？

目前，鋼管探傷方式有多種分類，按鋼管的運動方式分為穿過式探傷法和鋼管螺旋前進探傷法;按照具體的探傷方法不同分為超聲波法、渦流法、漏磁探傷法。

根據運動方式和探傷方法的組合可形成不同的探傷技術:

(1) 超聲波探傷探頭高速旋轉，無縫鋼管穿過式超聲波探傷技術:

(2)漏磁探頭高速旋轉，無縫鋼管穿過式漏磁探傷技術;

(3) 渦流探頭靜止，無縫鋼管穿過式渦流探傷技術:

(4)漏磁探頭靜止，無縫鋼管穿過式漏磁探傷技術;

(5) 渦流探頭靜止，鋼管螺旋前進，100%掃描式探傷:

(6)漏磁探頭靜止，鋼管螺旋前進，100%掃描式探傷;

(7) 超聲波探傷探頭靜止，鋼管螺旋前進，100%掃描式探傷。

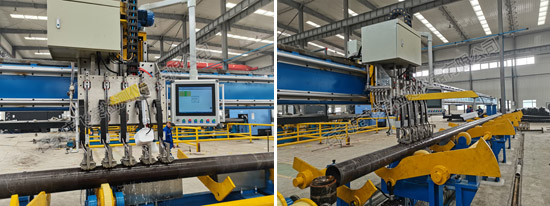

大直徑無縫鋼管自動探傷設備主要采用無縫鋼管螺旋運動前進、探頭自動跟蹤鋼管曲面掃描式探傷形式。

目前用于大直徑無縫鋼管檢測的探頭根據要求不同可采用渦流點式組合探頭、漏磁組合探頭、或者超聲波組合探頭對鋼管 100%掃描式探傷;或者兩兩組合進行掃描式探傷。渦流點式探頭優點是對鋼管表面的縱向傷敏感，缺點是對管內傷無效;漏磁探頭對壁厚小于30cm的鋼管，內外壁傷都能夠檢測，缺點是對大直徑鋼管磁化難度大;超聲波探頭能夠檢測鋼管的內外壁傷，但對表面傷無效。

由于渦流、超聲波組合探傷可互相補充對方缺點，故本聯合探傷方案采用渦流、超聲波聯合探傷技術，盡可能全面地檢測鋼管中缺陷。

渦流組合探頭由渦流點式小探頭按陣列方式組成。超聲波組合探頭由多個超聲波探頭按縱向、橫向排列組合而成，對無縫鋼管 100%掃描式探傷。
